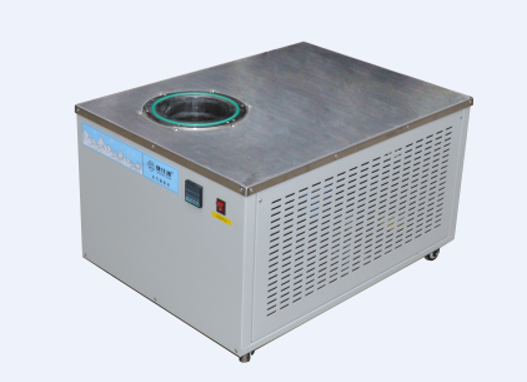

冷阱的基本結構

冷阱是串聯于低溫再生及檢漏真空系統的<160管道上, 主要用于防止前級泵的返油,因此要求:

(1) 冷阱的流導不小于同樣長度管道的流導;

(2) 對低溫泵的返油率小于2×10- 8 g/(cm2*h) , 或用四極質譜計分析殘余氣體時基本無油分子譜線;

(3) 熱損失要小, 一次灌滿液氮后可連續工作幾小時;

(4) 漏氣率小于5×10- 5 Pa.L/S。

冷阱的結構型式很多，就材質而言，有金屬冷阱和玻璃冷阱兩類。

于其結構之處，還取決于所使用的冷壁溫度，低溫冷壁的溫度愈低效果愈好。使用冷阱應遵守一定規則;在加入冷劑前，應將容器抽空到足夠低的壓強,使可凝性氣體被大量排除后再加入冷劑；在使用過程中,由于冷劑的損耗而使冷劑液面不斷下降，露出無冷劑接觸的壁面，這些表面的溫度回升，使已被冷凝的蒸氣重新蒸發，所以要設法使冷劑的液面盡量處于恒定位置。

金屬冷阱中，盛裝冷劑的容器一般用不銹鋼制成，在其壁上焊上若干捕集片，以增大低溫壁板的表面積和阻擋蒸氣分子進入真空室的作用。
